Zusammenbau von verschiedenen gebrauchten Netzfiltertypen (Siemens SIFI-B, -C) in ein gebrauchtes 19“-Gehäuse (1HE). Ausgabe der gefilterten Spannung an 10x C14-Steckdosen.

Netzfilter EMI

• SIFI-C Filter 3A / Analog / Absicherung 3A / 2x C14 Steckdose
• SIFI-C Filter 3A / Analog / Absicherung 3A / 2x C14 Steckdose
• SIFI-C Filter 3A / Analog / Absicherung 3A / 2x C14 Steckdose
• SIFI-B Filter 10A / Digital / Absicherung 10A / 4x C14 Steckdose

DC-Filter DCF

Funktion:

Herausfiltern der Gleichspannungsanteile aus der Netzspannung

Stromstärke 10A (16A)

Überspannungsschutz

Varistor

Ferritkerne

Filterung mittels Ferritkernen

Aufbau Frontseite

• Ein-/Ausschalter
• Hauptsicherung 16A
• Feinsicherungen für die 4 Netzfilter (3A / 3A / 3A / 10A)
• Kontrollanzeige bei Sicherungsfall
• Steckdose mit Steckdosentester zur Visualisierung der korrekten Phasenlage

Aufbau Rückseite

2x C14 Steckdosen mit Festverdrahteter Phasenlage

1x Steckdose (Standard)

1x Netzanschluss mit Sicherung / Ein-/Ausschalter

Phasenerkennung

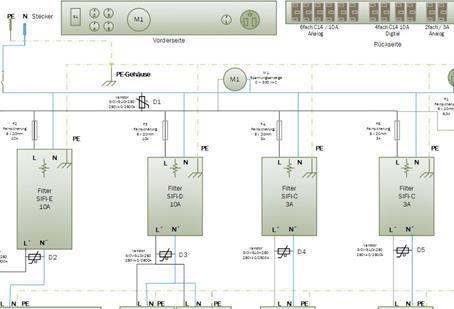

Geräte Aufbau

 * 4 abgesicherte Netzfilterkreise

 * Netzfilter auf Kupferplatte montiert

 * Verteilung der Ausgabe auf 14 Steckdosen

 * Überspannungsschutz

 * Phasenlageerkennung

 * Geschirmte Netzleitung Phase markiert

Abmessung

Gehäuse - 435mm x 300mm x 44mm

Frontplatte – 482mm x 45mm x 3mm
