Aufbau

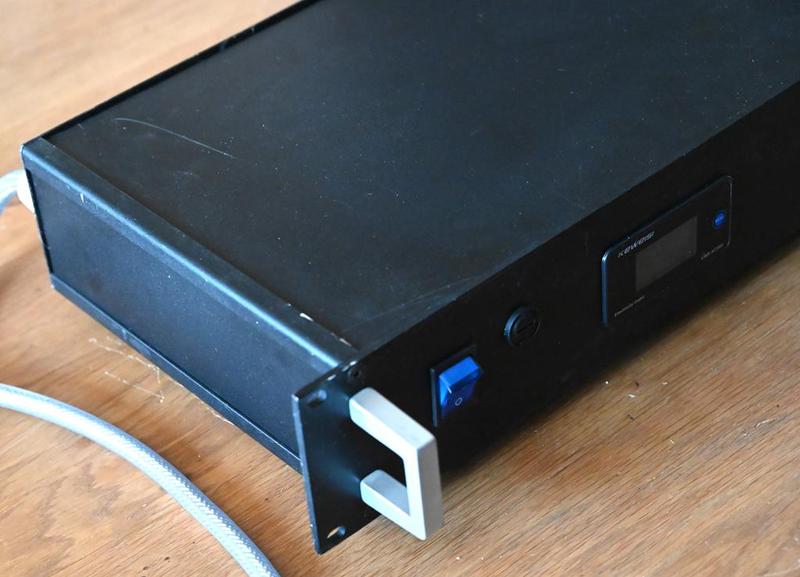

Das Gehäuse ist von einem defekten 19“ Elektronik-Gerät und wurde mit einer 2HE ALU-Frontplatte erweitert. Dort ist ein Messgerät und die Hauptsicherung (10A) angebaut. Die Einbauteile, wie DC-Filter und EMI-Filter sind auf Kupferband montiert, zwecks Schirmung und besserer Erdung. Die Verschaltung der Komponenten ist direkt mit den Bauteilen verwirklicht. Als Ausgang sind 5x Schuko Steckdosen und 4, C13/14 Steckdosen montiert. Es gibt drei Filterkreise. Filterkreis 1 = 3 Schuko-. Filterkreis 2 = 2 Schuko- und Filterkreis 3 = 4 C13/14-Steckdose. Als Netzanschluss kommt ein geschirmtes Kabel mit vergoldetem Stecker zum Einsatz. Phasenlage ist gekennzeichnet.
Daten
Leistung: ca. 2000 W
Spannung: 230V AC
Strom Max.: 10 A
Absicherung: 1x 10A T
DC-Filter 230V AC / 10A (16A)
Filterkreise 1: 1x Schaffner FN2080
Filterkreis 2+3: 2x Schaffner FN2090
Überspannungsschutz: Varistor im Ein- und Ausgansbereich
Weitere Filterung: Ferritkerne im Eingangs- und Ausgangsbereich
