Netzfilter 01
Zusammenbau von verschiedenen neuen Netzfiltertypen (Epcos SIFI-G, -H) in ein neues 19“-Gehäuse (2HE). Ausgabe der gefilterten Spannung an 16x C14-Steckdosen.
- SIFI-H Filter 10A / Analog / Absicherung 10A / 4x C14 Steckdose
- SIFI-G Filter 6A / Digital / Absicherung 6A / 4x C14 Steckdose
- SIFI-H Filter 3A / Analog / Absicherung 3A / 4x C14 Steckdose
- SIFI-H Filter 3A / Analog / Absicherung 3A / 4x C14 Steckdose
Aufbau Frontseite
- Ein-/Ausschalter
- Spannungsanzeige 230VAV
Aufbau Rückseite
16x C14 Steckdosen mit Festverdrahteter Phasenlage
Überspannungsschutz
mittels Varistor
Phasenlageerkennung (Optionale)
mittels Steckdosentester und Adapter

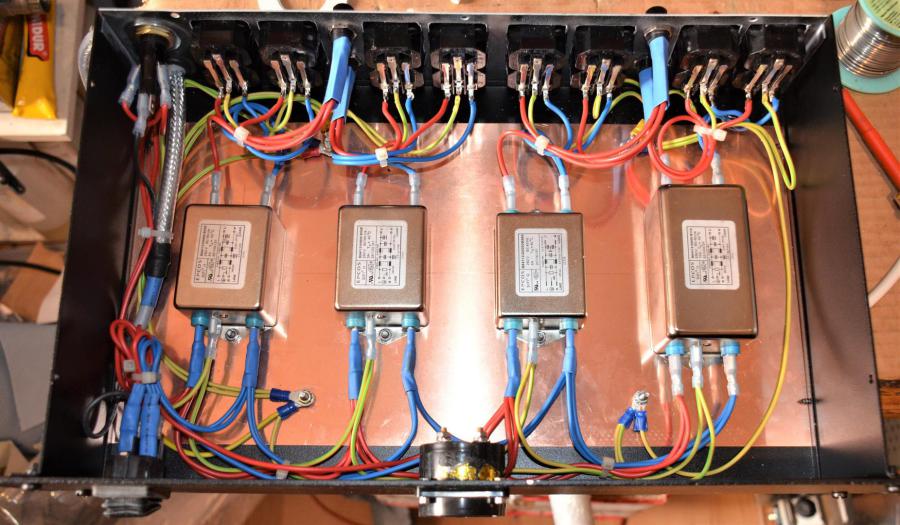

Geräte Aufbau
* 4 abgesicherte Netzfilterkreise

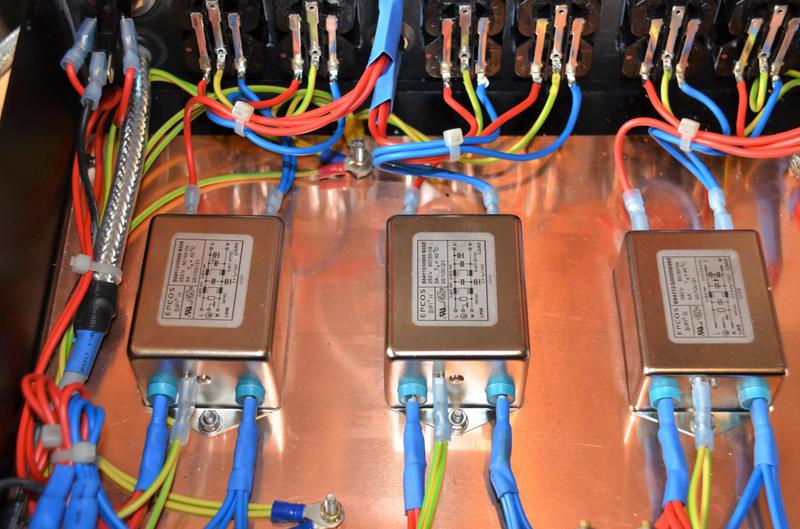

* Netzfilter auf Kupferplatte montiert
* Verteilung der Ausgabe auf 16 Steckdosen
* Überspannungsschutz
* Phasenlageerkennung (optional mittels Steckdosentester)
* Geschirmte Netzleitung Phase markiert
Abmessung
Gehäuse - 435mm x 300mm x 80mm
Frontplatte – 482mm x 88mm x 3mm
