Selbstbau Plattenspieler DIY I



Für den ersten Plattenspieler, den ich so angegangen bin, habe ich einen schönen Plattenteller bei EBAY erstanden. Das war ein Teller der ca. 10kg gewogen hat und aus einer ALU-Legierung, EN AW-AlZn5,5MgCu (7075), gefertigt wurde. Der Teller wurde aus dem Vollen Material gefräst. Auch die Tellerspindel war schon dabei und besteht aus Edelstahl. Für den Teller habe ich ein Tellerlager mit Sinterlagerbuchsen gebaut. Dieses wurde in eine Holzträger eingebaut.



Bei dem 12“ Tonarm habe ich mir die Basis (horizontal Lager) von einem Lenco L75 Tonarm genommen. Den Rest, das Tonarmrohr, Kugellager (vertikales Lager), Innenverkabelung (HUL), Erdung, Headshell, wurde von mir bearbeitet. Da es ein Gerader-Tonarm wurde, ist der Kröpfungswinkel für einen 12“ Tonarm zu beachten. Da habe ich mir ein Headshell gebaut das einen variablen einstellbar Winkel ermöglicht, damit kann ich dann alle Tonarmlängen versorgen. Gegengewicht und Auflagegewicht aus Edelstahl sind DIY. Das Antiskating-Prinzip habe ich von Lenco übernommen. Der Tonarm ist in einer Tonarmeinheit installiert. Den RCA-Anschluss habe mit einem Gosham-GAC1Twin-Kabel und Hicon-RCA-Stecker gelöst. Dieses Gotham-Kabel hat sehr gute Kabelwerte, hat 2 Schirme die gegenläufig gewickelt sind. Zusätzlich habe ich die Erdungsader noch außen herumgewickelt und das Kabel mit Ferritkernen abgeschlossen.​

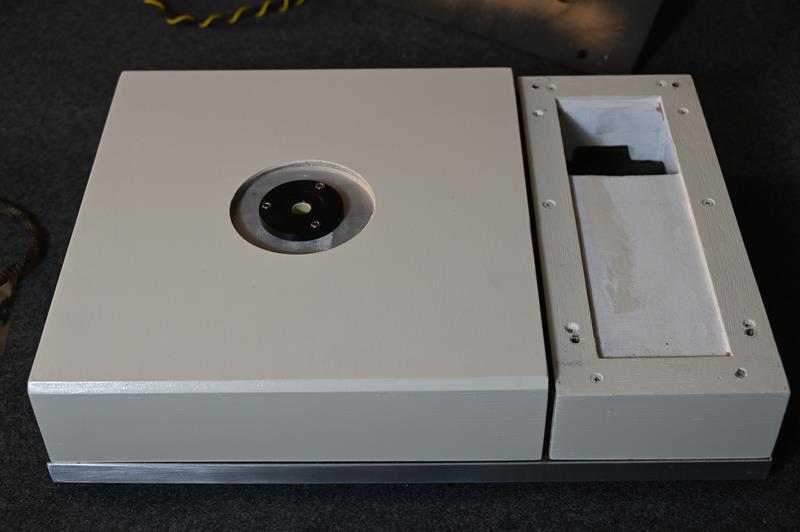

Die Holzelement, Tonarm und Laufwerk sitzen auf einem entkoppelten Boden.

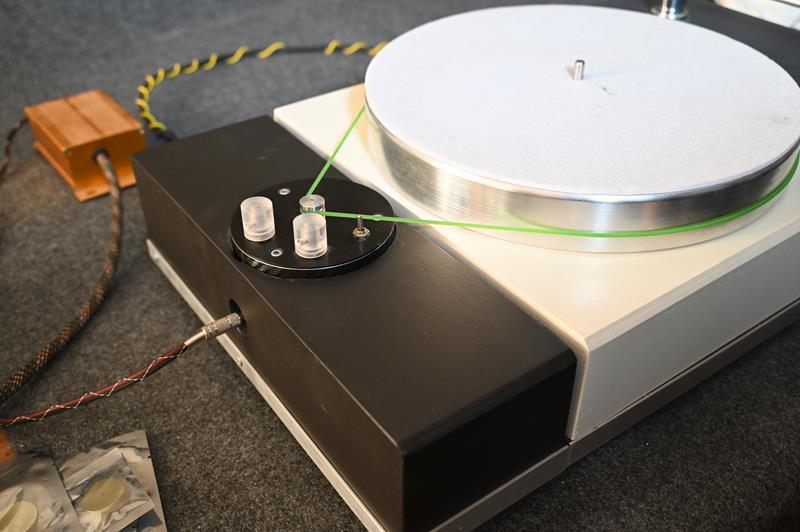

Die Motoreinheit ist in einer Motordose aus ALU eingebaut, die dann in einem Holzteil integriert wurde. Die Stromversorgung ist extern aufgebaut. Der Motor ist ein2W Gleichstrommotor, der ein Pulley hat. Die Geschwindigkeiten 33 1/3 und 45 sind über Potis einstellbar. Einstellung mittels eines Stroboskops und Stroboskopscheibe. Die Kraftübertragung wird mit einem Antriebsriemen zwischen Motor und Laufwerk erreicht.



Die Elemente sind in schwarz und weiß gehalten und sind zur Bemalung von der Künstlerin Claudia Eckstein-Strehlow vorbereitet.​
