Aufbau

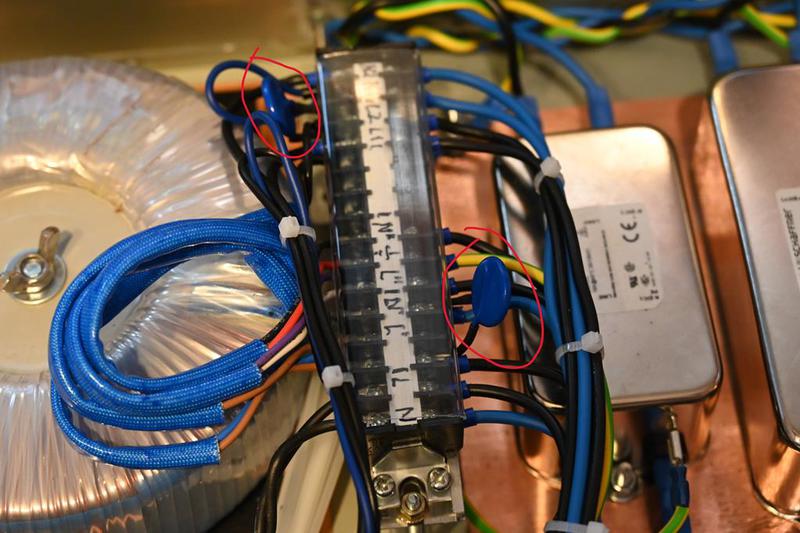

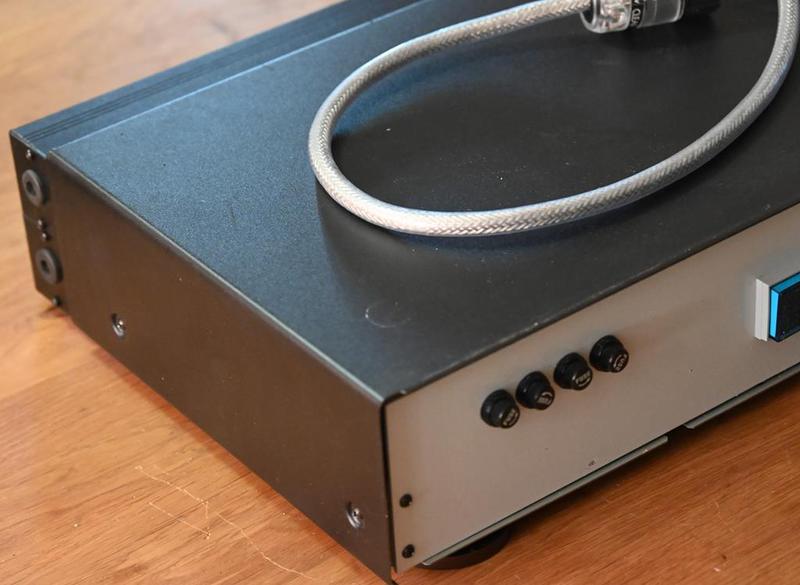

Das Gehäuse ist von einem defekten CD-Player und wurde mit einer 2HE ALU-Frontplatte erweitert. Dort ist ein Messgerät und die vier Feinsicherungen angebaut. Die Einbauteile, wie Transformator und Filter sind auf zwei Kupferplatten montiert, zwecks Schirmung und besserer Erdung. Die Verschaltung der Komponenten ist über eine zentrale Klemmleiste verwirklicht. Als Ausgang sind zwei Steckdosenleisten mit jeweils 8 Steckdosen für die zwei Filterkreise angebaut. Als Netzanschluss kommt ein geschirmtes Kabel mit HiFi-Stecker zum Einsatz.
Daten
Leistung: 500VA
Spannung: 230V AC
Strom Max.: 2,18A
Absicherung: 4x 2A T
Ringkerntransformator: 500VA / Primär 2x 115V AC – Sekundär 2x 115V AC / 2,18A
Filterkreise 1: Schaffner FN2080 Filterkreis 2: Schaffner FN2090
Überspannungsschutz: Varistor im Ein- und Ausgansbereich
Weitere Filterung: Ferritkerne im Ein- und Ausgangsbereich
Ausgänge: 2x 8fach Steckdosenleiste
Schaltplan
Gerätetest mit Line-EMI-Meter
EMI Messgerät:
Er misst die elektromagnetische Interferenz (EMI) einer einphasigen Wechselstromleitung. Diese dem Stromnetz überlagerten Störspannungen werden z. B. durch Wechselrichter von Motoren oder bei der Einspeisung von Solar- oder Windstrom ins Netz verursacht.
Netzabgriff vor dem Filter
Netzabgriff nach dem Filter
